ULTRAZVUKOVÝ DIAGNOSTICKÝ PŘÍSTROJ MINDRAY M7
1.1. Popis, funkce, hlavní části
Využití:
• v gynekologii
• v porodnictví
• vyšetření břicha
• v pediatrii a neonatologii
• vyšetření prsou
• vyšetření varlat
• vyšetření štítné žlázy
• vyšetření neonatální cefalie
• transkraniální vyšetření
• v kardiologii
• vyšetření transvaginální
• vyšetření transrektální
• v urologii
• vyšetření oběhové soustavy
• v ortopedii
• vyšetření měkkých tkání
• intraoperativní vyšetření
• transesofageální vyšetření v kardiologii
![popis_m7](obrazky/popis_m7.jpg)

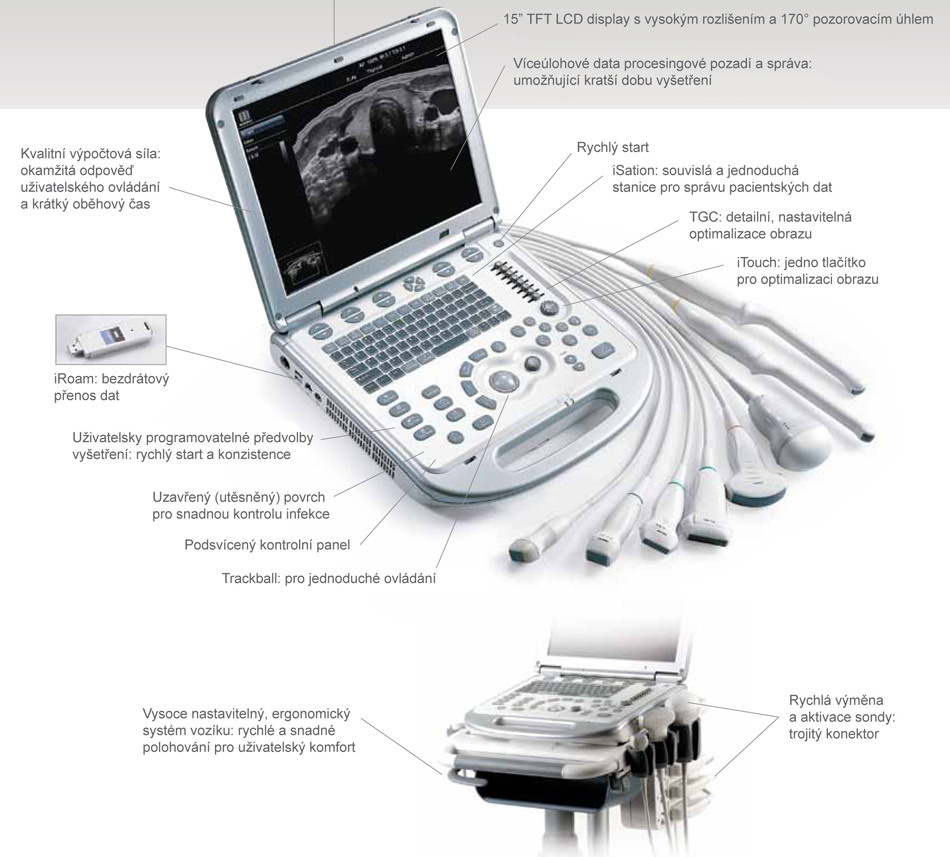

Obr. 19.1: Mindray M7. [35]
Kontraindikace
• žádné
Zobrazovací módy
• B mód (B)
• M mód (M, anatomický M: Free Xros M a Free Xros CM, barevný CM)
• C mód (barevný, power / dirpower)
• D mód (PW doppler, CW doppler)
• speciální (smart 3D, statický 3D, 4D, iScape, TDI)
Rozměry
• 361 mm (HL.) x 357 mm (Š.) x 75 mm (V.)
• 6,5 kg
Popis
![popis_predni](obrazky/popis_predni_m.png)
![popis_zadni](obrazky/popis_zadni_m.png)
Obr. 19.2: Popis. [34]
Mobilní vozík
![vozik](obrazky/vozik_popis.png)
Obr. 19.3: Mobilní vozík. [35]
Modul rozšíření sondy
![modul_sondy](obrazky/modul_sondy.png)
Obr. 19.4: Modul rozšíření sondy. [34]
Modul rozšíření I/O
![i_o_modul](obrazky/i_o_modul.png)
Obr. 19.5: Modul rozšíření I/O. [34]
Modul rozšíření V/A
![v_a_modul](obrazky/v_a_modul.png)
Obr. 19.6: Modul rozšíření V/A. [34]
EKG modul
![ekg_modul](obrazky/ekg_modul.png)

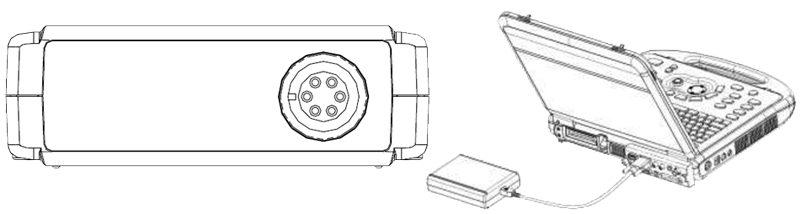

Obr. 19.7: EKG modul. [34]
1.2. Ovládací panel
![kontrolni_panel](obrazky/kontrolni_panel_popis_m.png)

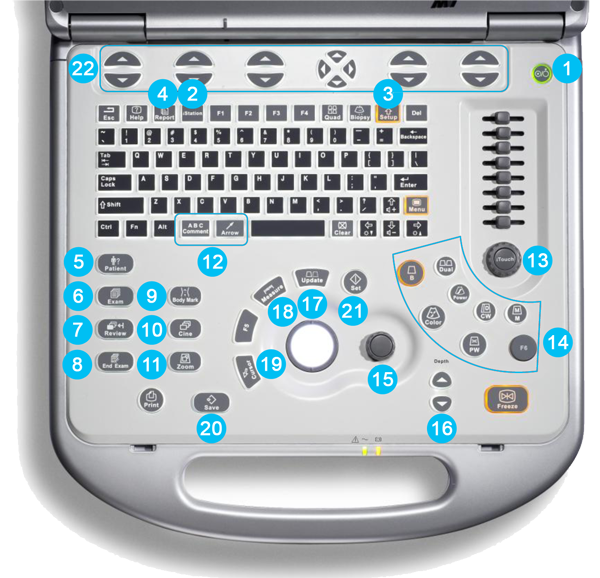

Obr. 19.8: Ovládací panel. Podle [36]
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
21 22
Sondy
Model |
Využití |
Oblast aplikace |
C5-2s: konvexní |
Gynekologie, porodnictví, pediatrie, cévní, břicho |
Povrchová |
7L4s: lineární |
Malé části, cévní, pediatrie, muskuloskeletální, břicho |
Povrchová |
L7-3s: lineární |
Malé části, cévní, pediatrie, muskuloskeletální, břicho |
Povrchová |
NASTAVENÍ ULTRASONOGRAFU MINDRAY M7
Hlavní měření
• 2D (módy B, Color, Power, DirPower)
• M mód
• Doppler (módy PW, CW)
Test č. 4
1. K čemu slouží tlačítko "Gain"?
2. K čemu se využívá CW Doppler?
3. Otázka
4. Otázka
5. Otázka
